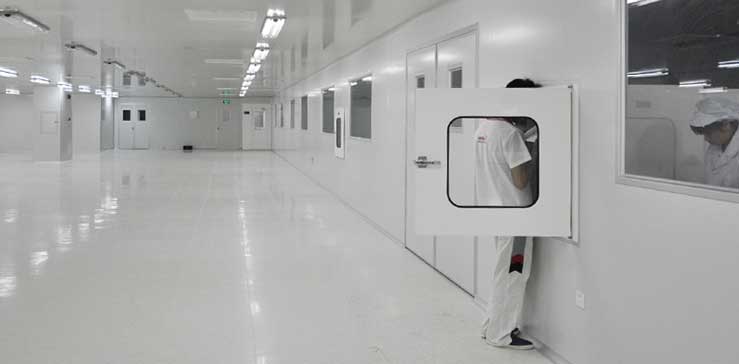

Сфера применения передаточных окон:
•Фармацевтическая промышленность
•Лабораторное производство
•Микро- и оптоэлектроника
•Производство
Материалы передаточного окна:
Корпус передаточного окна (пасс-бокса) нержавеющая сталь либо холоднокатаная сталь, устойчивая к механическим повреждениям.
Внутреннее покрытие (рабочая поверхность) выполнена из полированной нержавеющей стали.
Двери выполнены из закаленного стекла для четкого видения содержимого пасс-бокса
Комплектация: электромагнитный замок и кнопочный интерфейс
Система блокировки препятствует одновременному открытию дверей передаточного окна, что предотвращает перекрестное загрязнение.
По желанию Заказчика:
Возможна комплектация УФ лампой
Изготовление 3-х сторонних боксов
Изменение размеров пасс-бокса
- Технические характеристики
- Передаточные окна для чистых помещений
1. Корпус
2. Дверь
3. Смотровое окно
4. Разъем подключения питания
5. Выключатель
6. Ультрафиолетовая лампа
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
|
Модель
|
SB-01
|
SB-02
|
SB-03
|
SB-04
|
|
Внешние размеры, мм
|
660x500x580
|
740х670х680
|
860х700х780
|
1000х800х890
|
|
Размеры рабочего пространства, мм
|
500x500x500
|
600х600х600
|
700x700x700
|
800х800х800
|
|
Материал корпуса
|
Нержавеющая сталь
|
|
Замок
|
Электронный/механический
|
|
Ультрафиолетовая лампа
|
30 Вт х 1шт
|
|
НЕРА фильтр
|
нет
|
|
Требование к электросети
|
220 В, 50 Гц
|
|
Модель
|
5SB-01
|
5SB-02
|
5SB-03
|
5SB-04
|
|
Внешние размеры, мм
|
700 x500x590
|
800х600х690
|
950х750х840
|
1000х800х890
|
|
Размеры рабочего пространства, мм
|
500x500x500
|
600х600х600
|
750х750х570
|
800х800х800
|
|
Материал корпуса
|
Нержавеющая сталь/Холоднокатаная сталь с полимерной окраской, толщиной слоя не менее 25 мкм, цвет RАL 9002 либо по согласованию
|
|
Замок
|
Электронный/механический
|
|
Ультрафиолетовая лампа
|
30 Вт х 1шт
|
|
НЕРА фильтр
|
нет
|
|
Требование к электросети
|
220 В, 50 Гц
|
Активные передаточные окна для чистых помещений
1. Панель контроля
2. HEPA фильтр
3. Замок
4. Фильтр предварительной очистки
5. Вентилятор
6. Разъем подключения питания
7. Насадка из нержавеющей стали
|
Модель
|
SB-001
|
SB-002
|
SB-003
|
|
Внешние размеры, мм
|
940х600х1450
|
1090х750х1600
|
1140х800х1650
|
|
Размеры рабочего пространства, мм
|
600х600х600
|
750х750х750
|
800х800х800
|
|
Насадка из н/с Ø 25мм
|
4
|
6
|
6
|
|
Размеры предварительного фильтра, мм
|
525х275х17
|
560х275х17
|
560х275х17
|
|
Уровень шума, дБ
|
>65
|
65
|
65
|
|
НЕРА фильтр
|
Размер, мм
|
484x484x69
|
630x630x69
|
630x630x69
|
|
Класс фильтра
|
H13
|
H13
|
H13
|
|
Вентилятор
|
Мощность, Вт
|
750
|
750
|
750
|
|
Производительность, м3/ч
|
1200
|
1200
|
1200
|
|
Питание
|
380/50
|
380/50
|
380/50
|
Возможно изготовление передаточных окон активного типа по размерам Заказчика
1. Материал корпуса и рабочей поверхности – нержавеющая сталь 304, толщина 1.2 мм
2. Электромагнитная блокировка одновременного открытия дверей (блокировка во время обдува и стерилизации)
3. Стандартный режим работы: А) цикл обдува - 5 мин; Б) цикл обработки ультрафиолетом - 5 минут;
4. Возможность установки других временных параметров обдува и обработки ультрафиолетом
1. Панель контроля
2. НЕРА фильтр
3. Ручка
4. Закаленное стекло
5. Фильтр предварительной очистки
6. Вентилятор, 220В/50 Гц 275кВт
7. Разъем для подключения кабеля питания
8. УФ лампа
9. Таймер работы УФ лампы и обдува
